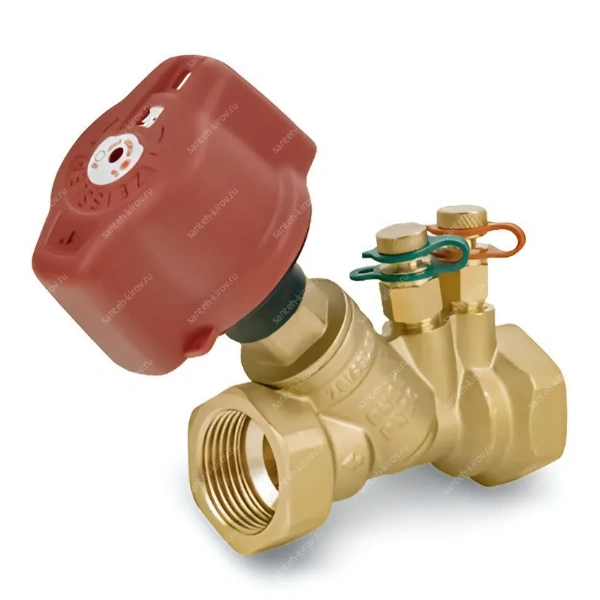

Балансировочный клапан ВВ 1/2 Zeissler (ZSb.703.0104)

Балансировочные клапаны являются гидравлическими устройствами, которые позволяют с точностью регулировать расход теплоносителя, питающего терминалы системы.
Правильная балансировка гидравлических контуров необходима для обеспечения режима работы системы в расчетных условиях, повышенного теплового комфорта и низкого потребления энергии.
На клапанах с резьбовыми соединениями серии zsb.703, измерение расхода производится с помощью устройства Вентури, встроенного внутри корпуса клапана. Это устройство гарантирует точность регуляции, а также высокую практичность применения во время настройки.

Принцип работы:
Балансировочный клапан является гидравлическим устройством, которое позволяет регулировать расход жидкости, который проходит через него. Действие регуляции производится при вращении маховика, который управляет перемещением затвора для регуляции прохода жидкости. Расход контролируется на основании значения, которое измеряется с помощью двух пьезометрических соединений, соответственно расположенных на самом клапане. Для полного перекрытия потока необходимо повернуть рукоятку клапана до упора.

Преимущества арматуры:
- Ручные балансировочные клапаны имеют множество достоинств. Повышенная надежность. Устройство стабильно функционирует даже в условиях повышенных нагрузок и значительных колебаний давления.
- Ремонтопригодность. Данный тип арматуры имеет простую конструкцию, которая очень редко выходит из строя и при необходимости легко ремонтируется.
- Простая настройка. С помощью винтовой рукоятки можно установить необходимые рабочие параметры всего за пару минут.
- Точность балансировки. Несколько позиций, наглядно указанных на специальной шкале, позволяют максимально тонко настроить работу системы.
- Функциональность. Клапаны отлично подходят для функционирования в системах с разными рабочими средами и настройками.
- Перекрытие потока. При необходимости устройство может выполнять функцию запорной арматуры. При этом остановить поток можно без изменения сделанных настроек.
- Простой монтаж. Клапан быстро устанавливается на участке трубопровода с помощью внутренней резьбы, создавая прочное и герметичное соединение.

Балансировочные клапаны изготовлены с использованием сплава с невымываемым цинком: материала особо устойчивого к коррозии, который обеспечивает сохранение рабочих характеристик с течением времени.
1. Затвор-Балансировочный конус: Затвор клапана изготовлен из высококачественной латуни. затвор выполнен в виде конуса, снизить энергию соударения элементов затвора, уменьшить мас-со габаритные характеристики, повысить быстродействие срабатывания, увеличить плавность и точность регулирования..
2. Двойное кольцо внутреннего уплотнителя: Гидравлическая герметичность в виде двойного кольцевого уплотнителя не дает воде соприкасаться с резьбой завинчивания . Этот механизм позволяет штоку перемещаться линейно с целью точной регуляции положения настройки затвора. Сохраняя гидравлически изолированным перемещение между штоком и корпусом клапана, сохраняется неизменным с течением времени действие регуляции расхода и маневроспособность маховика.
Характеристики:
- Рабочие текучие среды: вода, растворы с гликолем неопасные.
- Максимальное содержание гликоля: 50%
- Диаметр: 1/2''
- Максимальное рабочее давление: 16бар
- Диапазон рабочей температуры: -20÷120°C
- Точность: ±10%
- Количество оборотов регуляции: 5
